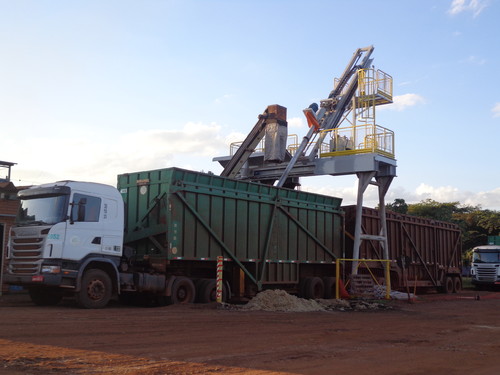

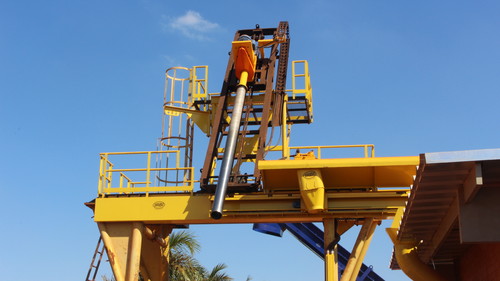

REENGENHARIA DE SONDAS OBLIQUAS

Dados Técnicos Estruturais

Altura do Vão Livre: 5,10 m
Largura: 3,20 m
Comprimento: 5,20 m
Inclinação 50º (graus)
Altura Total: 12,78m

Dados Técnicos Elétricos

Alimentação:220/380/440V
Motor do Tubo Extrator: 40CV
Motor do Carro Extrator: 20CV
Motor da Unidade Hidráulica: 10 CV
Motor do Carro Coletor: 0,5CV
Motor do Giro da Contenção: 0,16CV

Dados Complementares

Velocidade rotação da sonda (tubo extrator): 1º Est400 RPM
Carro Extrator: Avanço2º Est0,24 m/s
Tempo total da amostragem: 1'30"
Nº de amostragem até 360 Amostra por Dia (média)
Peso Médio: 13 Kg a 25 Kg
